一、概述

LJYA型系列泵为单级立式悬臂离心液下泵,泵体淹没在介质内,适合于磷肥工业中抽吸磷酸或料浆之用,也可以用在其它粘度低于300CP化工流程中输送具有腐蚀性的,含固粘性液体｡

输送介质泵的温度在100℃以下,如需输送更高温度的液体,则应考虑用特殊的材料制造,并应考虑用冷却水冷却轴承｡

本系列的性能范围:流量为10~380米3/小时,扬程为10~32米｡

根据所输送介质对泵腐蚀的情况,用户可选用相应的过流部件的材质,泵与介质

接触的主要零件材质如下:

除上表所列材质外,允许用户选用其它适合本系列泵生产的材质｡

本系列泵的悬臂长(指底板到叶轮中心长度)为1-1.6米｡用户在订货时根据需要选取｡

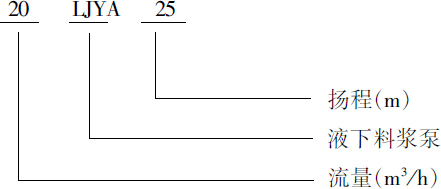

泵型号意义说明举例:

图一悬臂式立式泵结构

2.1LJYA型化工泵主要零部件(见图1)有泵体､叶轮､出液管､接管､轴､挡圈､底板､轴承套､电机座､联轴节｡

2.2泵的旋转方向:从驱动端看,按逆时针方向旋转｡

2.3泵的结构(图1)特点是泵体通过接管与轴承套联接,上下轴承在轴承段均有同样尺寸｡整个泵体通过轴承套和底板联接,底板亦具有规格｡适合我国目前中小型复肥生产工艺装备要求｡泵轴承采用钙钠基脂润滑､运行可靠,检修泵叶轮时只需拆下前盖,即可拿下叶轮,泵接管内装有挡圈､轴上套有橡胶挡流圈,可以有效地防止液体溅入轴承内｡

三､泵的装配与拆卸

3.1泵的拆卸顺序

3.1.1松开底板与槽体联接螺栓,将整个泵连同底板与电机吊出地下槽､平放于装配场地｡

3.1.2拆除出液管和电机及电机座｡

3.1.3拆下泵前盖,拧松螺母拆下叶轮｡

3.1.4拆下蜗壳,后盖及接管｡

3.1.5拧松轴承盒与轴承套的联接螺栓,用木块垫住下端,轻捶木块可将轴连同轴承盒抽出轴承套,此时下轴承仍留在轴承套内｡

3.1.6拆下轴端联轴器｡拆下轴承压盖,拧下压紧螺母后即可拆下轴承盒及轴承｡泵的装配顺序基本上可按照拆卸顺序的反向进行,但装配时要注意下泵盖与泵叶片的间隙(开式叶轮)一般应保证此间隙为0.1-0.5毫米,过大的间隙会影响扬程和效率｡更换叶轮轴头处垫片厚度和下泵盖与蜗壳结合面处的垫片厚度可以调整间隙大小｡

四､泵的安装

4.1开箱后检查泵和电机,如果证实没有任何因装卸和运输过程中造成的损坏和紧固联接件松动,泵的进出口封盖完好,没有尘土,污物等进入泵内,则可不必重新拆卸和装配,直接送到使用现场去安装｡

4.2液下泵均应安装在槽盖上或槽梁上,因此槽盖或槽梁与泵底板的结合面应必须保持水平,在安装前这些面要用水平仪校正,泵底板与基础用螺栓联接后,要再用水平仪检查泵轴是否垂直,悬臂泵不允许倾斜安装运行｡

4.3在电机和泵重新连接的情况下,要严格检查泵轴和电机轴的同心度,测量联轴器的外圆错位不得超过0.1毫米,两联轴器端面间隙一周上****和最小的间隙不超过0.3毫米｡泵的压出管路应有自己的支架,不允许管路的重量直接由出液管来承受,以免压坏弯管及泵壳｡

4.4压出管道应安装阀门,避免停机时液体倒流,泵内不允许直径大于2毫米颗粒过流,因此某些装置内用此泵时可在吸入口前装相应过滤装置｡

五､泵的使用

5.1起动准备

5.1.1准备必要的工具

5.1.2检查上下轴承油杯内润滑脂是否适量｡

5.1.3检查电动机转向,严禁反转｡

5.1.4用手盘动联轴器,应感觉轻松且轻重均匀,并注意辨别泵内有无磨擦声和

异物滚动等杂音,如有则应排除｡

5.1.5泵体必须淹没在液下,不允许在进出口端装管道,将泵体露出液面,否则

抽不出液体｡

5.1.6关闭出口压力计及出管阀门,起动电机,开压力表,再慢慢打开出口阀门

到所需要的位置｡

5.2运行

5.2.1要经常检查电机和泵的温升情况,轴承的温升不应大于35℃,极限温度不

应大于75℃,在工矿温度较高的情况下,应选用水冷却轴承套部件｡

5.2.2注意油杯内润滑脂数量和质量,必要时用油枪进行加油一次｡

5.2.3在运行中,发现有不正常声音或振动时,应立即停车检查,待排除故障后

才能继续运转｡

5.3停车

5.3.1先关闭压力表及出液管阀门,再停止电机运行｡

5.3.2长时间停止使用的泵,要吊出槽体,以免料浆结垢堵塞流道｡

六､性能曲线及性能表

6.1LJYA型料浆泵性能参数表

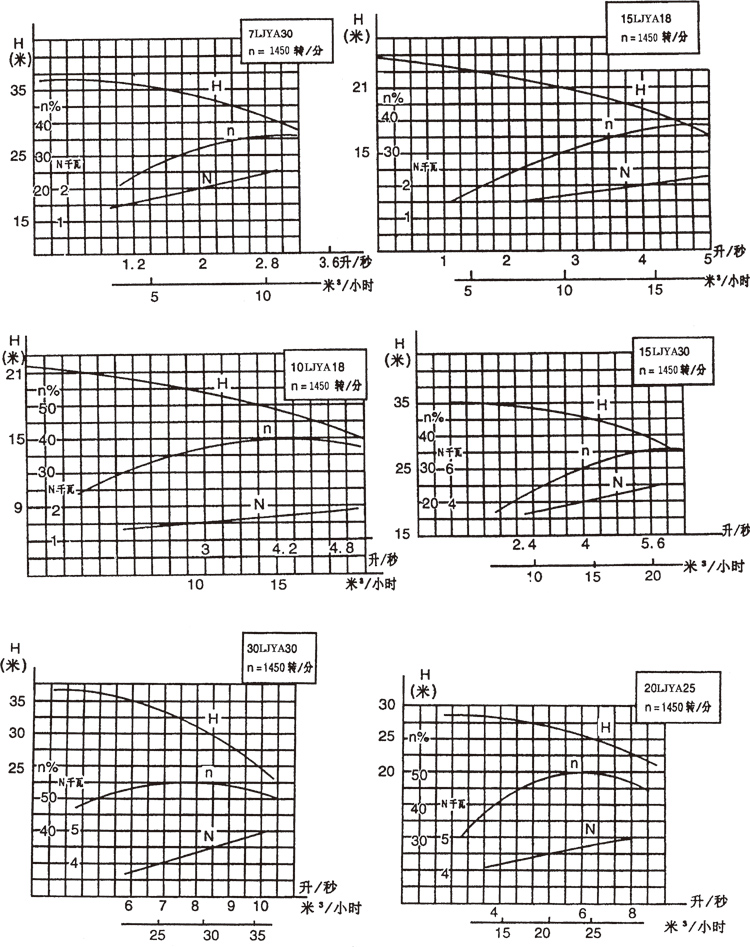

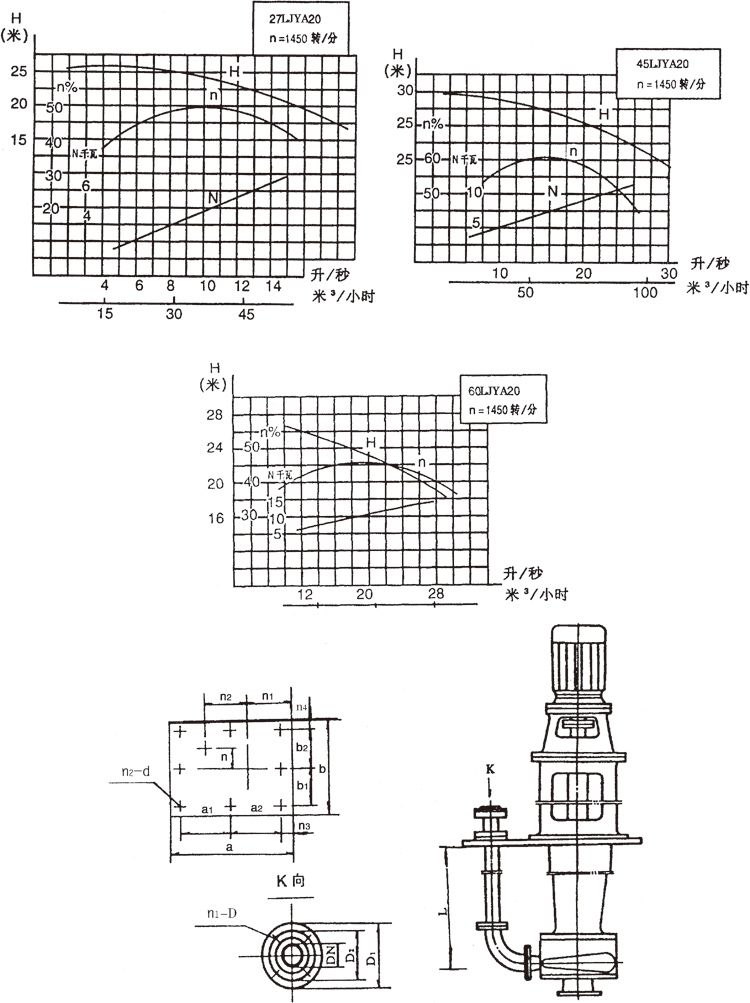

6.2LJYA型料浆泵性能曲线图

七、订货须知

7.1本说明书所给出的性能参数均为清水试验参数,请用户在订货时将所要求的介质参数换算到清水参数,也可以直接向本厂提出介质性能要求,但必须提供详尽的介质,工况条件,如粘度､比重､含固量､固相粒度等｡

7.2本系列泵所列材质均已经过考核试验,如用户不必选择材料,可提出详尽腐蚀物含量及磨粒量,如:各腐蚀物名称､含量､固相物名称,含量温度等,我厂可协助用户选择合适的制造材料｡

7.3本系列泵配用功率按密度1400kg/m3,粘度不大于20cp,含固量不大于5%所配,如实际操作中超出上述范围,用户应提供上述参数以便我厂改配合适的电机｡

7.4如果用户要求的性能参数不在现有LJYA系列泵有效覆盖范围内,我厂可在短时间内予以设计,但用户必须提供详细的性能､介质､工况条件｡
