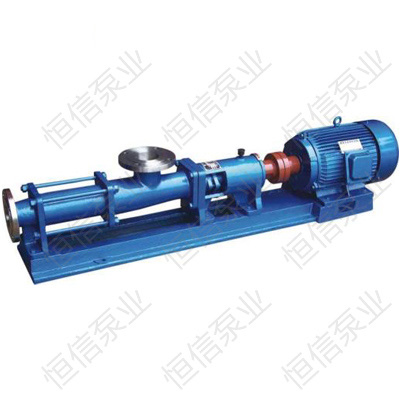

G、GNF系列单螺杆泵

  • 产品分类:化工泵
  • 订购热线:0523-84328210
  • 分享到:

一、概述

GNF系列单螺杆浓浆泵属容积式泵。它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)其工作原理是当电机带动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室,螺杆每转一周,密封腔中的液体向前推进一个螺距,随着螺杆的连续转动,液体以螺旋形的方式从一个密封腔压向另一个密封腔,最后挤出泵体。
螺杆泵是一种新型的输送液体的机械,具有结构简单,工作安全可靠,使用维修方便,出液连续均匀,压力稳定等优点。凡接触物料胶,工作温度可达120度,可用在输送食品浆料和粘度1-1000000厘泊含有固体颗粒或胶块的溶液浆,悬浮液的腐蚀性介质。广泛用于食品,冶金,化工等工业部业。

二、泵型号意义说明

例:G42-1(II)
G-单螺杆泵
42-转子名义直径
1-泵的级数
II-主要参数螺T,D转子,偏心距e和I型不同;外形尺寸与I型相(同I型为基本型)。

例:GNF29*4
G:表示单螺杆泵
N:表示一般结构
F:表示螺杆及过流部分的零件用不锈钢制成,橡胶衬套由耐腐无毒无味的胶料制作。
29:表示螺杆的直径为29毫米。
4:表示螺杆的螺距数为4

三、主要技术参数

型号

流量Q

扬程H(m)

转速n(r/min)

进出囗直径(mm)

配用功率(kw)

m3/h

l/s

型号

功率

GNF29*4

1.5

0.42

≤45

960

32

Y100L-6

1.5

GNF30*2

3.0

0.84

≤45

960

32

Y112M-6

2.2

GNF40*2

8

2.2

≤45

960

50

Y132S-6

3

GNF64*4

20

5.6

≤45

970

100

Y160L-6

11
