自吸泵的智能保护

自吸泵的智能保护

对自吸泵的保护应用中，应注意两点：预设定一个自吸延迟时间，以保证对自吸泵的干运行、低于ZUI小流量下运行的自吸泵保护逻辑激活之前自吸泵有足够的时间完成自吸灌泵：预设定一个自吸延迟时间的应用逻辑以甄别泵自吸灌泵的状态和在干运行或低于ZUI小流量下运行

变频泵的保护与定速泵的保护不同。

对固定转速泵的保护比较简单，只要检测自吸泵的ZUI小功率（电流）和ZUI大功率（电流）就可以防止自吸泵运行到ZUI小流量或ZUI大流量。

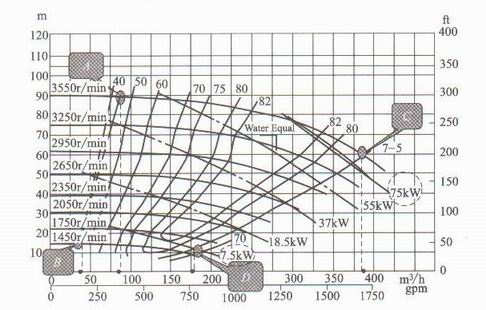

在变转速下泵的ZUI小流量限制是有众多不同速度下的自吸泵的性能曲线上左侧的ZUI小流量限制点所形成的一条ZUI小流量限制线（由A、B 两点连成的线），如图1所示。在变转速下泵的ZUI大流量限制是由众多不同转速下的自吸泵性能曲线上ZUI右端的限制点所形成的一条限制线（如由C 、D两点连成的线）。

许多通用变频具备了低负载、高负载（功率或电流）监测的功能，即当监测到底于（或高于）某一负载值（功率或电流）时实施报警。这可以保护电机，但对于调速离心泵的ZUI小流量和ZUI大流量的保护是不适用的，因为它没有考虑到离心泵转速的变化与离心泵负载（功率或电流）的关系，如图1所示。
